네트워크 공부 5일차 (2022년 2월 4일)



3장 WAN과 IP 라우팅의 기초



1) 이더넷 WAN

고객의 라우터를 인터넷 사업자의 WAN에 연결하는 광섬유 이더넷 링크



전용 회선 방식과의 차이점 : CO(Central Office) -> PoP(Point of Presence), 전화 회사의 스위치 -> 이더넷 스위치

2) 내부 라우팅의 4단계



1. 데이터 링크 FCS 필드로 오류 유무 확인, 있으면 프레임을 폐기.
2. 1단계에서 프레임이 살아남았다면 데이터 링크 헤더와 트레일러를 폐기, IP 패킷만 추출.
3. IP 패킷의 수신자 IP 주소를 라우팅 테이블과 대조, 최적의 경로를 결정. 여기서 향하는 경로의 특성(과 다음에 들를 라우터의 IP 주소를 확인).
4. IP 패킷을 새 데이터 링크 헤더와 트레일러로 캡슐화, 향하는 경로의 인터페이스에 맞게 조정 후 포워딩



네트워크 계층과 데이터 링크 계층의 캡슐화



3) 외부 라우팅의 4단계



1. PC1이 패킷을 기본 라우터(게이트웨이)로 전송.
2. R1이 도착한 프레임을 처리 후 R2로 패킷을 포워딩.
3. R2가 도착한 프레임을 처리 후 R3로 패킷을 포워딩.
4. R3가 도착한 프레임을 처리 후 PC2로 패킷을 포워딩.



4) IP 서브넷팅 규칙



1. 라우터 없이 직접 연결된 두 호스트의 IP 주소는 같은 그룹(서브넷)으로.
2. 라우터를 사이에 두고 연결된 두 호스트의 IP 주소는 다른 그룹(서브넷)으로.



5) 동적 라우팅의 원리



1. 각 라우터는 라우팅 프로토콜과는 무관하게 자신과 직접 연결된 서브넷에 대한 경로를 라우팅 테이블에 추가.
2. 각 라우터의 프로토콜은 이웃한 라우터와 라우팅 테이블에 등록된 경로를 공유(직접 연결된 경로와 다른 라우터를 통해 학습한 경로도 포함).
3. 이웃한 라우터에게 새 경로를 학습한 뒤, 라우터의 프로토콜은 그 경로를 라우팅 테이블에 등록(보통 해당 경로의 다음 라우터는 경로를 공유한 바로 그 라우터임).



6) 동적 라우팅의 예시



라우팅 프로토콜이 네트워크와 서브넷에 대한 정보를 공유하는 과정



동적 라우팅의 6단계



1. 라우터 R3와 연결된 서브넷 150.150.4.0 존재.
2. R3는 연결된 경로 150.150.4.0을 라우팅 테이블에 등록.
3. R3는 R2에게 라우팅 업데이트라는 라우팅 프로토콜 메시지를 전송, R2에게 서브넷 150.150.4.0을 홍보.
4. R2는 서브넷 150.150.4.0에 대한 경로를 라우팅 테이블에 등록.
5. R2가 R1에게~
6. R1은 서브넷 150.150.4.0에 대한 경로를 라우팅 테이블에 등록. 그 경로는 R1의 시리얼0을 외부 인터페이스로 하며 R2의 IP 주소를 다음 라우터의 그것으로 등록.



7) DNS의 목적과 원리



목적 : 사람을 위한 도메인 네임을 컴퓨터를 위한 IP 주소로 변환하는 것



DNS의 기본 원리



8) ARP의 목적과 원리



목적 : IP 주소밖에 모르는 이웃한 호스트나 라우터의 MAC 주소를 알아내는 것

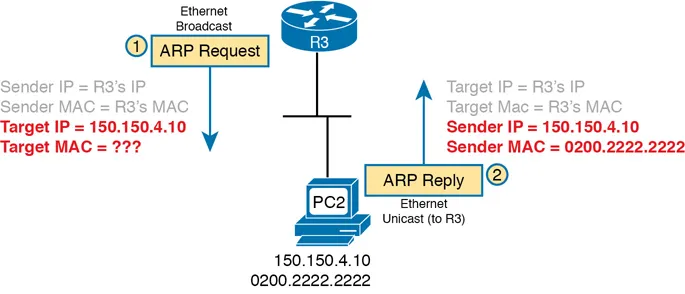

ARP 프로세스의 예시
