네트워크 공부 3일차 (2022년 1월 27일)

1장 - TCP/IP 네트워킹 개론

22쪽 (동일 계층 & 인접 계층 간 상호작용)



개념	설명
동일 계층 간 상호작용	두 대의 컴퓨터가 다른 컴퓨터의 같은 계층과 통신하기 위해 프로토콜을 이용. 그 프로토콜은 각 컴퓨터가 하고 싶어 하는 일을 알려주는 헤더를 정의.
인접 계층 간 상호작용	한 대의 컴퓨터에서 하위 계층이 상위 계층에 서비스를 제공. 상위 계층을 사용하는 소프트웨어/하드웨어는 하위 계층에 필요한 기능의 수행을 요구.

25쪽 (IP 라우팅의 개요)





송신	작업	수신
서버	같은 LAN 상의 가까운 라우터에 전송	R1
R1	도착지 주소 확인, 기억된 경로와 비교, R2로 포워딩/라우팅	R2
R2	도착지 주소 확인, 기억된 경로와 비교, 호스트로 포워딩/라우팅	호스트

26쪽 (호스트 간 IP 패킷의 전송)





주체	작업
서버	IP 패킷을 이더넷 헤더와 트레일러로 캡슐화해 이더넷 프레임을 생성
서버	생성된 이더넷 프레임의 비트를 이더넷 케이블의 전기 신호에 실어 전송
라우터 R1	케이블로 전기 신호를 수신하고, 그 신호에서 원래의 비트를 추출
라우터 R1	이더넷 프레임에서 이더넷 헤더와 트레일러를 분리(비캡슐화), IP 패킷 추출

28쪽 (TCP/IP : 데이터 캡슐화의 다섯 단계)





응용 계층 : 데이터



전송 계층 : TCP 헤더 추가 -> 세그먼트



네트워크 계층 : IP 헤더 추가 -> 패킷



데이터 링크 계층 : 링크 헤더와 트레일러 추가 -> 프레임

28쪽 (세그먼트, 패킷, 프레임의 의미)



29쪽 (OSI와 TCP/IP 네트워크 모델의 비교)





제1계층 ~ 제4계층 : 물리, 데이터 링크, 네트워크, 전송 계층으로 이름도, 기능도 동일.



제5계층 ~ 제7계층 : OSI의 응용, 표현, 세션 계층이 TCP/IP의 응용 계층.

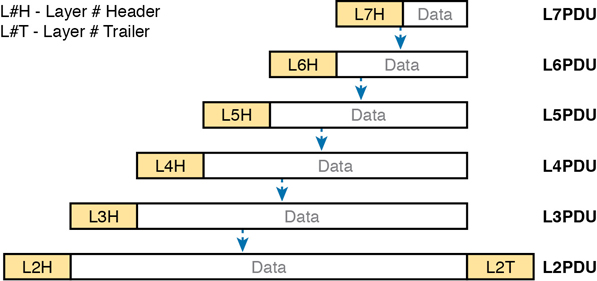

30쪽 (캡슐화 관련 용어)





번호	계층	데이터 단위	줄임말
제4계층	전송 계층	세그먼트	L4PDU
제3계층	네트워크 계층	패킷	L3PDU
제2계층	데이터 링크 계층	프레임	L2PDU

키워드 :



인접/동일 계층 상호작용



(비)캡슐화



프레임, 패킷, 세그먼트



네트워킹 모델



PDU (OSI)
